基于SIM7600的4GDTU设计（二）

2020-01-17

4GDTU的代码流程

接下来来讲解一下硬件的整体代码流程，整体框架类似于现有的大部分安卓APP的流程，开机先查询是否需要更新，如果数据库中有数据更新，则先更新内部数据点，然后使用最新的数据进行平台通讯，同时完成下面的业务，并且进行自检，如果自检异常则进行重连，一直循环下去。
如果用户需要更新设备数据，则只需要在管理平台更改参数，然后设备重启即可。

在这里插入图片描述

同时前端也会有一个管理平台进行数据库的管理和API的处理，当设备开机时,会首先进行http的POST访问将设备内部的imei上传到平台进行比对

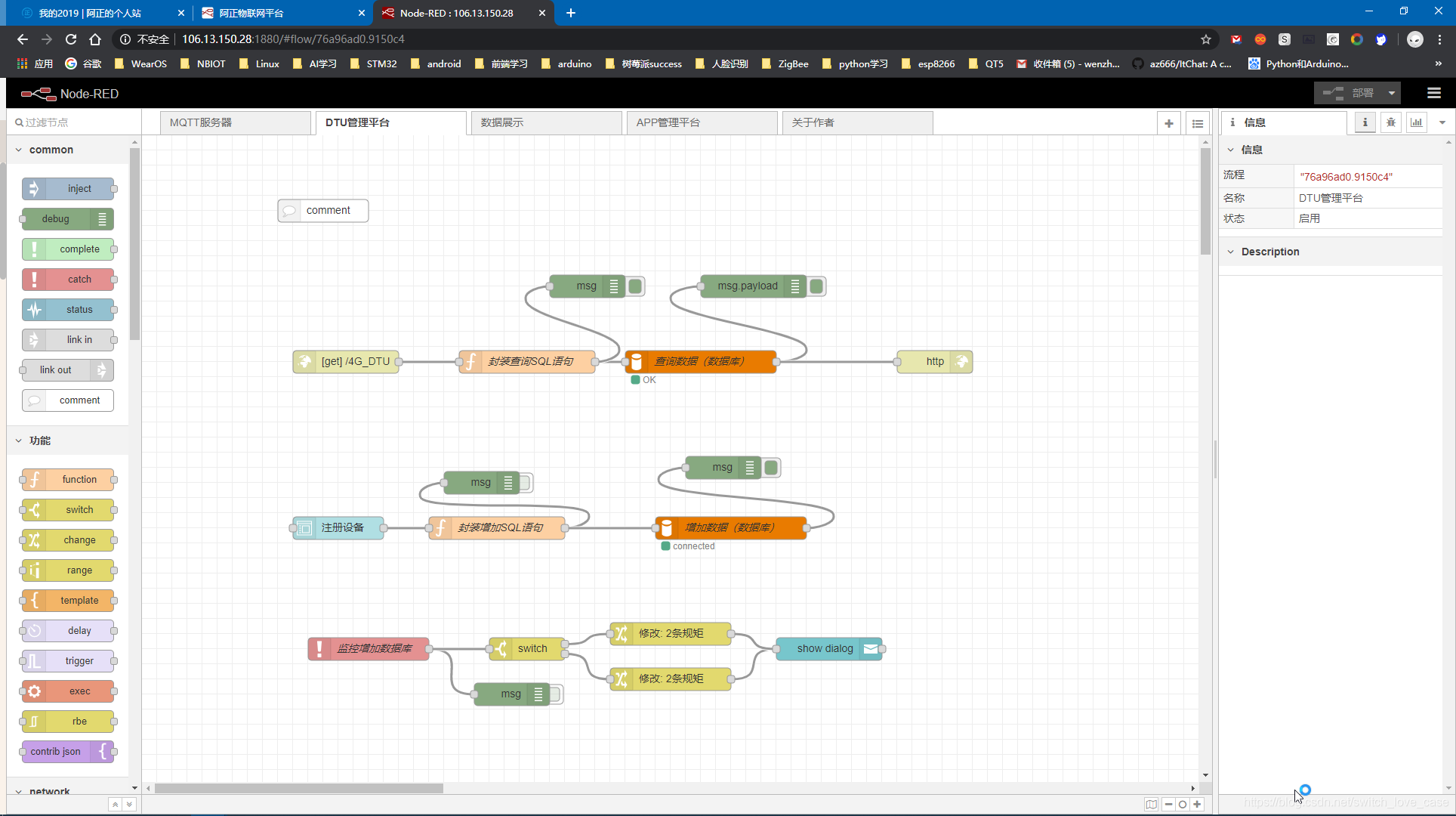

服务器管理后台–采用Node-RED来搭建

在这里插入图片描述

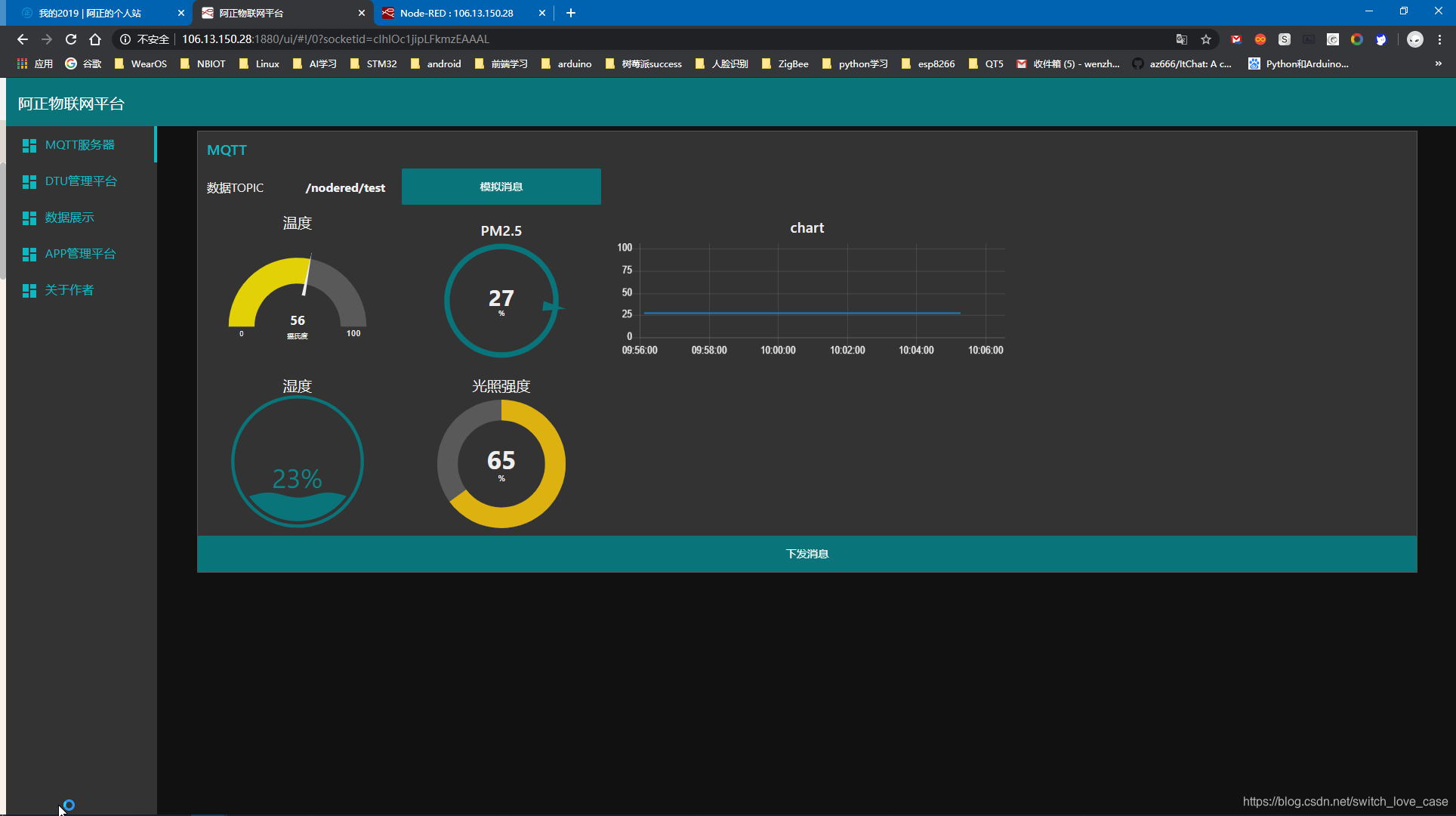

可实现数据库的增删改查与硬件设备管理，包含了指定数据点的OTA升级与设备主动获取信息接口的设计
目前采用get方式方便测试，后期可以优化为POST保证数据的稳定性

数据库节点

在这里插入图片描述

Postman测试API效果

硬件设备发送GET请求携带IMEI，后台会回复对应数据包（json格式）

硬件发送：http://106.13.150.28:1880/4G_DTU?imei=864999042554889
平台回复：
[
    {
        "id": 76,
        "user": "SIM7600",
        "imei": "864999042554889",
        "mq_ip": "106.14.150.28",
        "mq_port": 1883,
        "mq_id": "sim7600",
        "mq_username": "sim7600",
        "mq_password": "sim7600",
        "mq_pubtopic": "sim7600",
        "mq_subtopic": "sim7600"
    }
]

整体效果已实机测试，完美运行
待续
